Nueve detalles. Cada capa acotada. Cada valor calculado.
Solid System fabrica un sistema constructivo de acero ligero con aislamiento exterior continuo. Cada composición se publica con su tabla de capas, su transmitancia calculada y su peso propio.
66%
Estructura más ligera
U 0.21
Cubierta · D.08
U 0.43
Fachada · D.02
9
Detalles publicados
CE + BRE
Certificado
Explorador de capas · D.02
La fachada, capa a capa
Siete capas, del Pladur al monocapa, en 228 mm. Pase el cursor o lleve el foco a una capa para ver su material, espesor, λ y función.
Dashed layers sit inside the stud cavity, not in addition to it. Keyboard navigable with the arrow keys; the same data is published as a table in the layer schedule below.

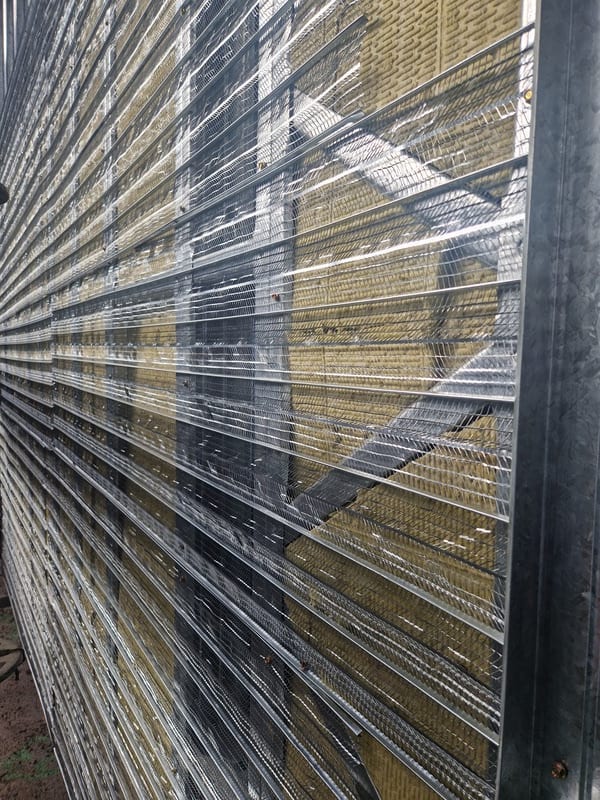

La rotura del puente térmico

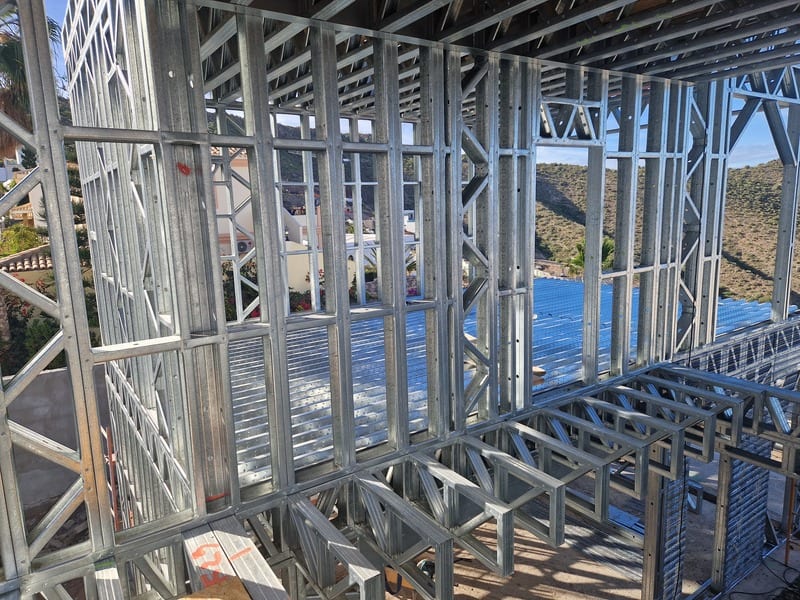

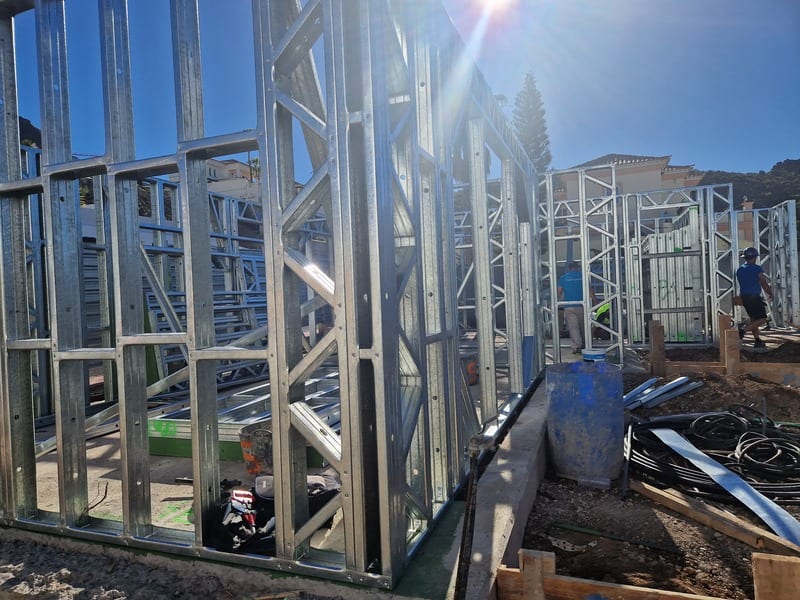

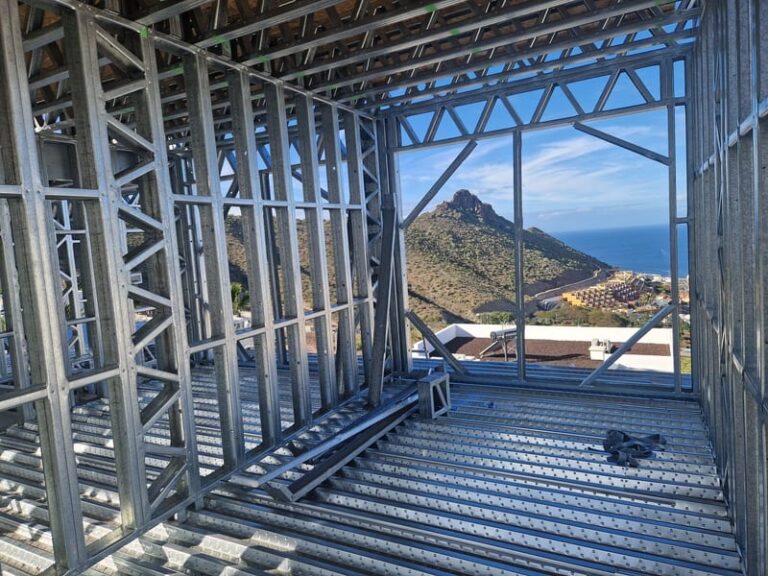

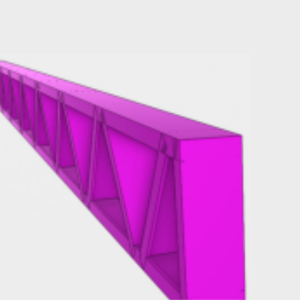

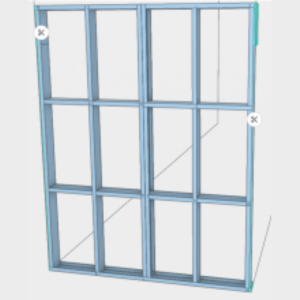

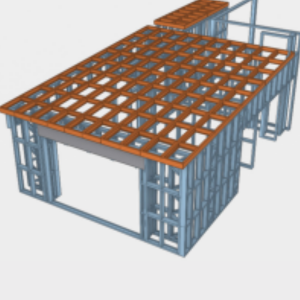

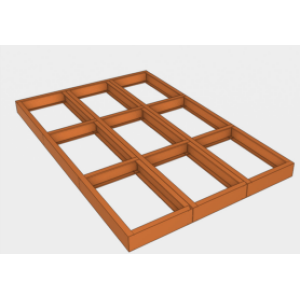

Una estructura de acero que no puentea el muro
En la estructura ligera de acero convencional los montantes atraviesan todo el espesor del muro y una línea fría recorre el cerramiento. En el D.02 los 50 mm de INSULTERM 600 proyectado van por fuera de la chapa Placner y son continuos en toda la fachada, de modo que los montantes nunca llegan a la cara exterior. Cualquier discontinuidad en el encuentro con un forjado o una cubierta echa a perder la mayor parte de la ventaja que el detalle está construido para dar.
El argumento del peso
1,169 t frente a 3,409 t
Bloque residencial de cuatro plantas, 1,250 m² de ocupación: fachada, muros portantes, tabiquería, tres forjados y cubierta.
| Element | Solid System | Traditional | Reduction |
|---|---|---|---|
| D.01 Terrace parapet | 71 kg/m² | 254 kg/m² | −72% |
| D.02 Façade envelope wall | 119 kg/m² | 264 kg/m² | −55% |
| D.03 Internal load-bearing wall | 91 kg/m² | 239 kg/m² | −62% |
| D.04 Internal partition | 62 kg/m² | 89 kg/m² | −30% |
| D.05 Wet-area partition | 80 kg/m² | 129 kg/m² | −38% |
| D.07 Intermediate floor | 159 kg/m² | 513 kg/m² | −69% |
| D.08 Non-trafficable roof | 102 kg/m² | 443 kg/m² | −77% |
| D.09 Trafficable roof / terrace | 130 kg/m² | 481 kg/m² | −73% |
Los equivalentes tradicionales se obtienen del peso propio publicado y del porcentaje de reducción. El tipo de cimentación debe verificarlo el ingeniero geotécnico en cada proyecto.
Biblioteca de detalles
Nueve detalles constructivos. Escala 1:10.
-

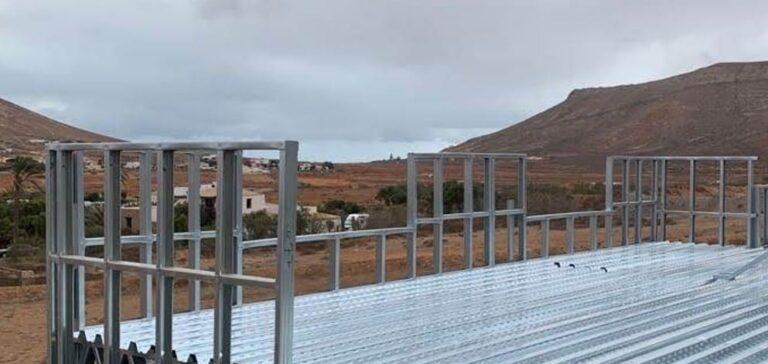

D.01
Terrace parapet
Peto de cubierta
217 mm
71 kg/m²
−72%
-
D.02
Façade envelope wall
Muro cerramiento. Elemento exterior
228 mm
U 0.43 W/m²K
119 kg/m²
−55%
-
D.03
Internal load-bearing wall
Muro portante interior
196 mm
U 0.45 W/m²K
91 kg/m²
−62%
-

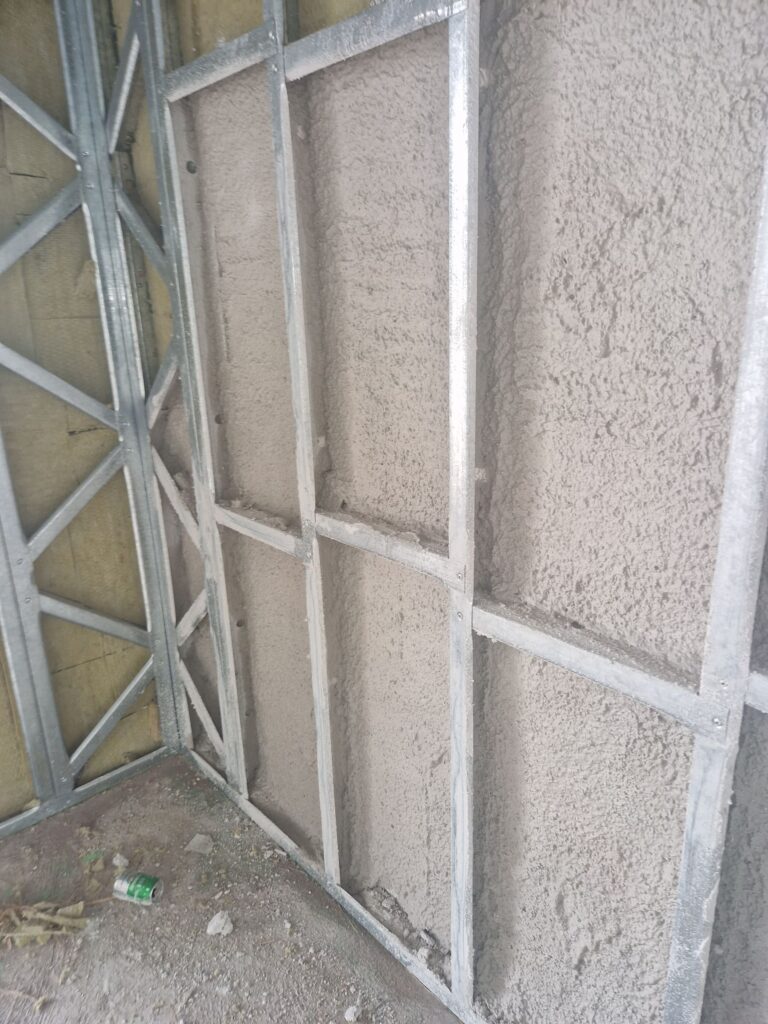

D.04
Internal partition
Tabique interior
146 mm
U 0.55 W/m²K
62 kg/m²
−30%
-

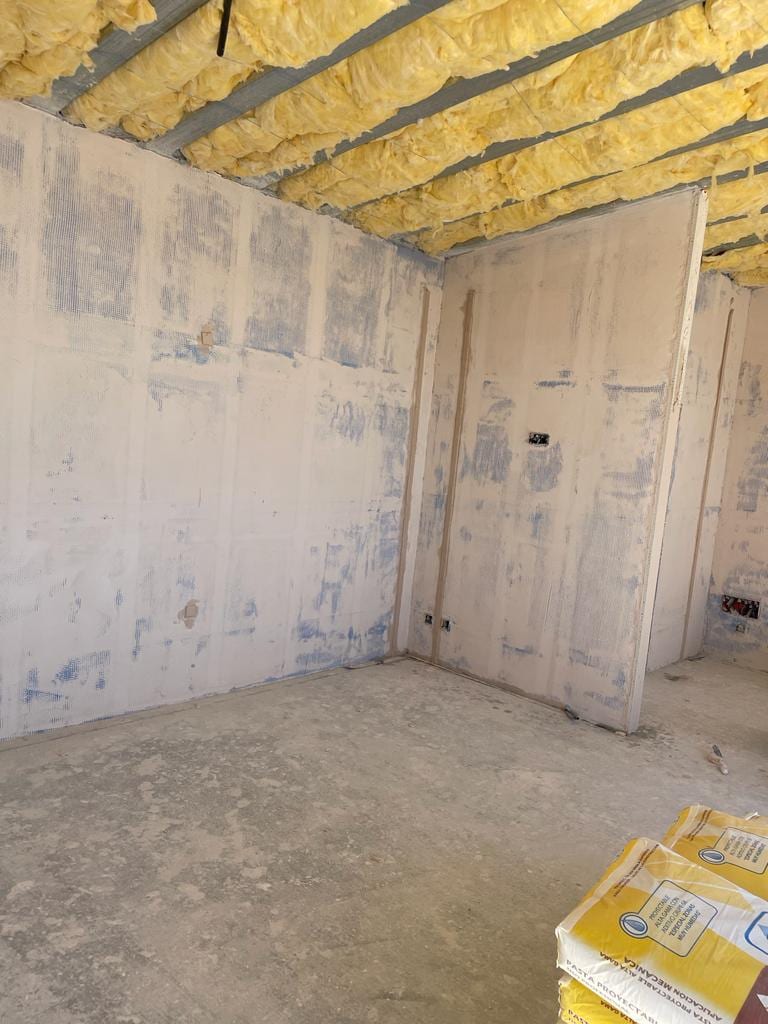

D.05
Wet-area partition
Tabique de zona húmeda
133 mm
U 0.60 W/m²K
80 kg/m²
−38%
-

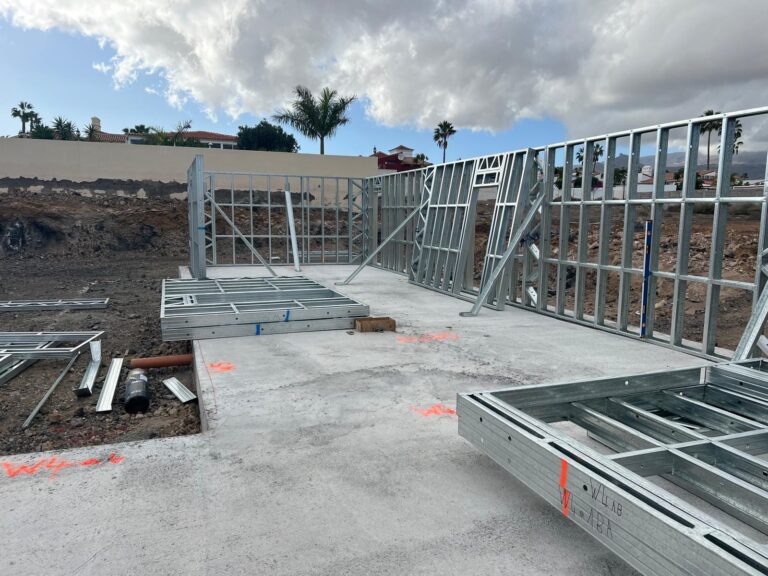

D.06
Foundation slab
Losa de cimentación
In revision
510 mm
1200 kg/m²

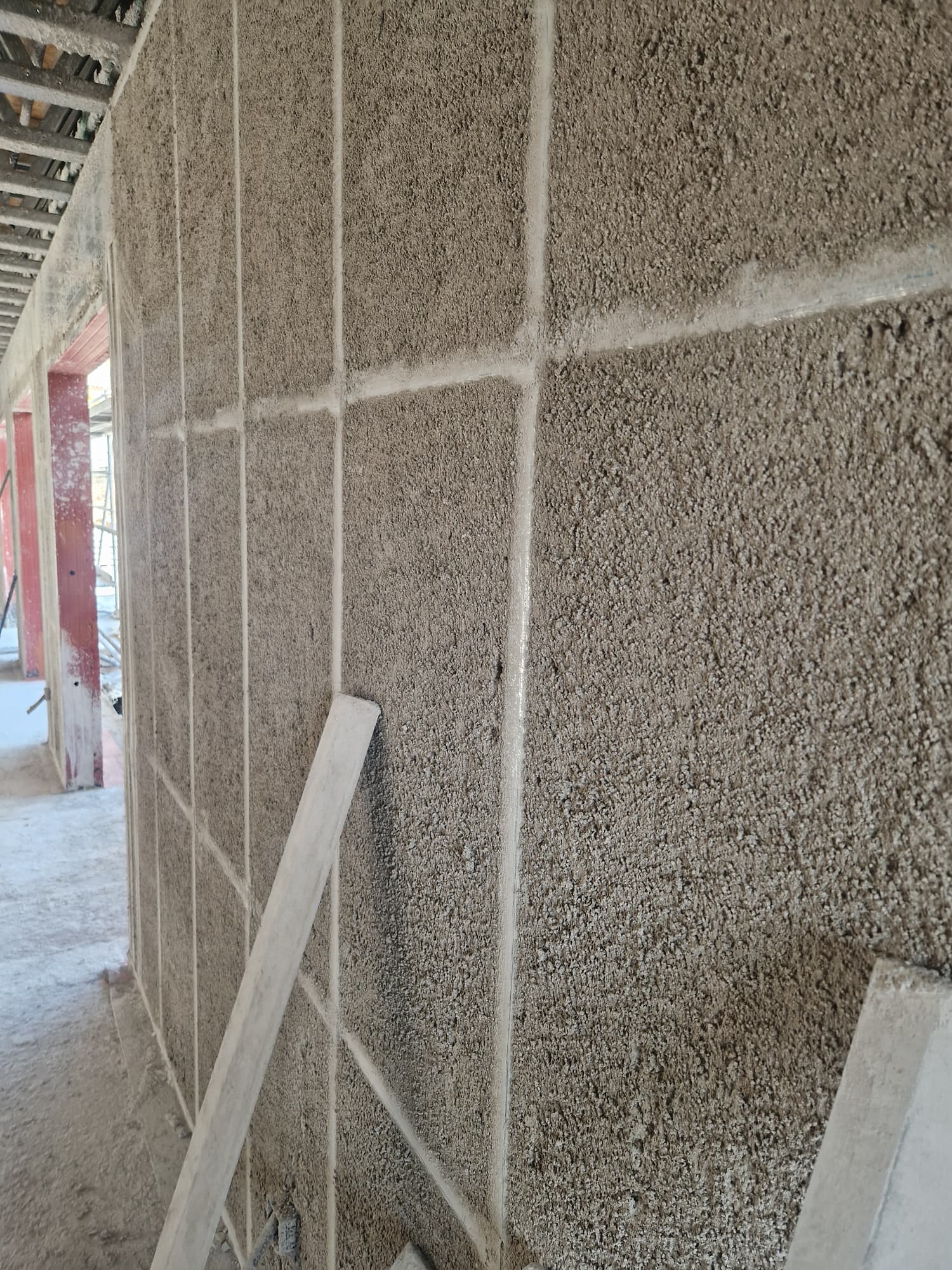

INSULTERM 600
Proyectado, y lo encapsula todo
Un conglomerado termoacústico de aplicación proyectada. Encapsula la estructura de acero y las instalaciones, formando un elemento monolítico de baja densidad. Hace tres trabajos: aislamiento de la cámara con masa, rotura de puente térmico exterior continua y —en el D.05— soporte directo de alicatado.
- λ
- 0.138 W/m·K
- Density
- 600 kg/m³
- Used in
- D.01 · D.02 · D.03 · D.04 · D.05
- Clase al fuego
- Test programme in progress — contact technical department
- Acústica
- Test programme in progress — contact technical department

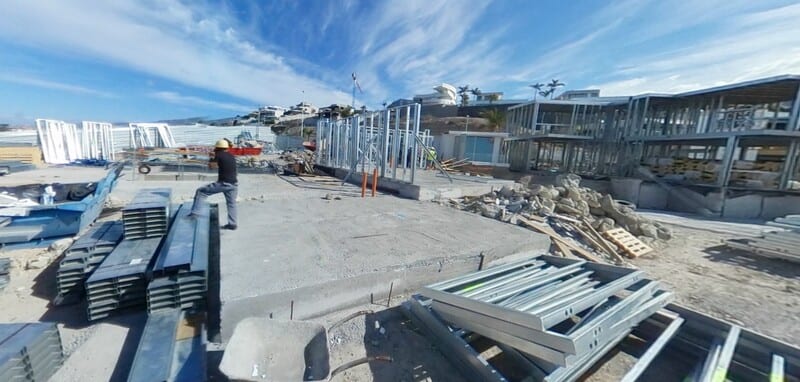

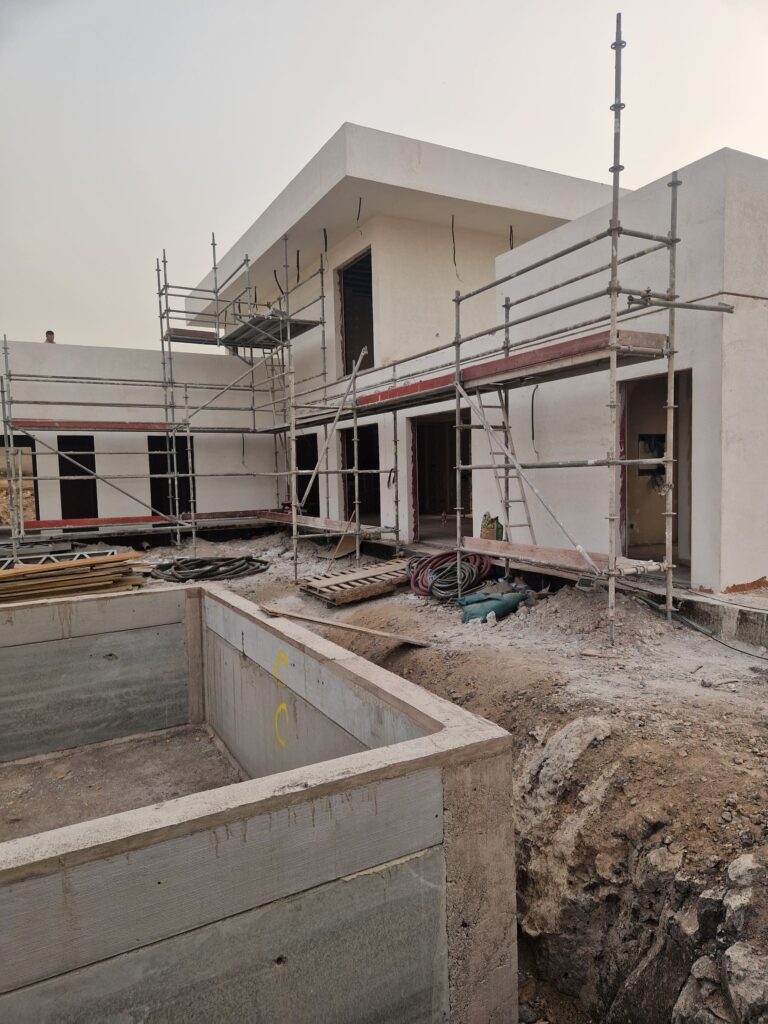

Proyectos
Proyectos publicados
-
Healthcare

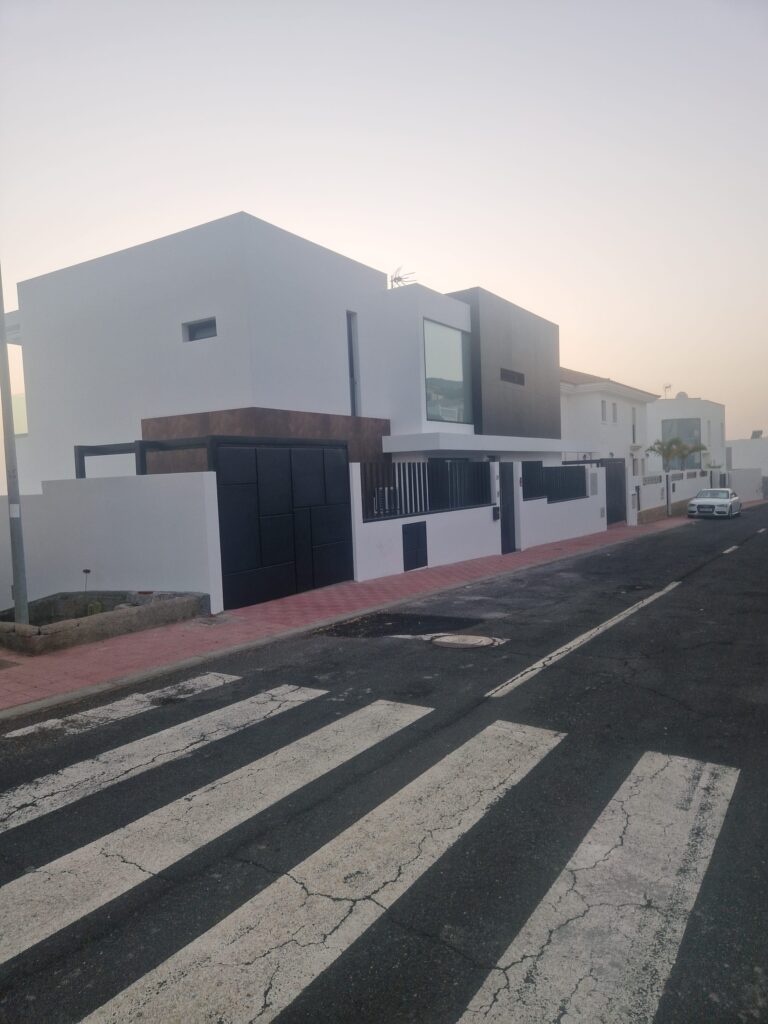

Vitalise Resort
-
Commercial
Wake Wave Park
-
Residential
Project name pending confirmation
Photography is published; the project name, scale and the details used are being confirmed with the client.
Soy promotor
Carga, terreno y dinero. El argumento de la cimentación, la superficie útil, el cumplimiento del CTE y la variante para Canarias.
Soy constructora
Secuencia e interfaces. Qué llega a obra, la secuencia de montaje y las dos reglas de continuidad que importan.
Certification confirms that the system was assessed against a defined scope. It is not a substitute for the fire and acoustic test reports still outstanding. Classifications for individual details remain in test — see the status on each detail page.
